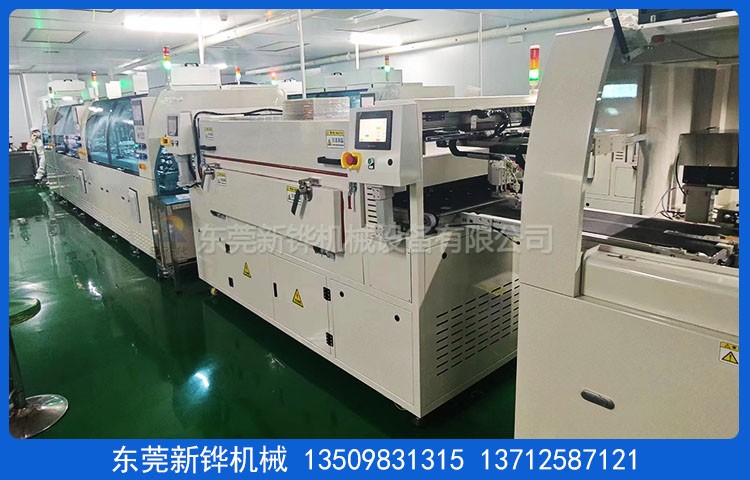

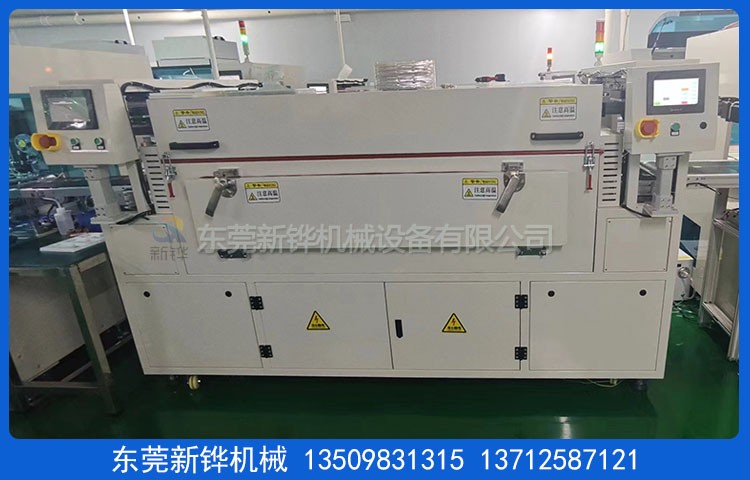

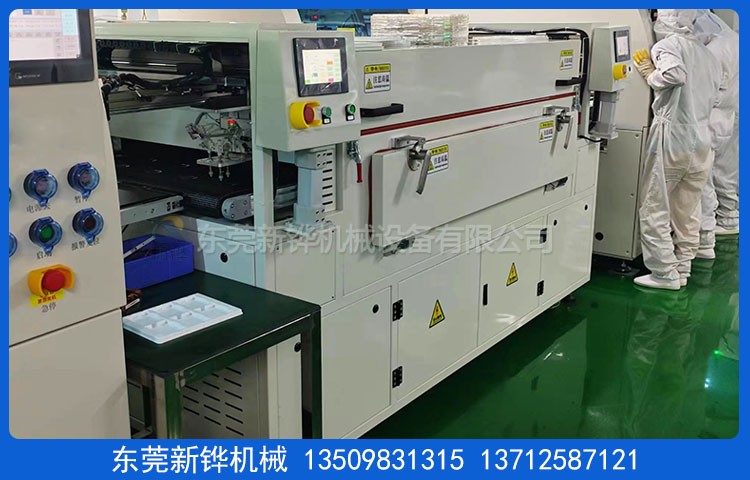

設備名稱:玻璃紅外線隧道爐
設備型號:XHSO-F2-2.5-1-2TR
機臺電源:AC380V 3φ 50HZ 19KVA
烘烤尺寸:長1800 × 寬1030 × 高100mm
輸送尺寸:長2500 × 寬1250 × 高1650mm（以實物為準）
機臺結構:上下雙面加熱，入料口高度:100mm，進料段350 恒溫段:1800mm，出料段350mm
檢修方式:加熱段開檢修門+手動撐桿保護設計，方便檢修及清潔保養。
機臺定位:安裝承重M20腳杯， 3寸腳杯方便設備的固定和多段拼接，輸送網帶面到地面高1000±10mm。
內箱材質:T1.2mm厚SUS430#不銹鋼板全密封滿焊保證爐內清潔。
外箱材質:T1.5mm 厚冷板折彎加強焊接加工，打磨防銹。
機架材質:T2.5*40*40mm 鐵方通焊接成型，機架整體封板。
機臺顏色:玻璃紅外線隧道爐經防銹處理后靜電高溫粉體涂裝，整機為定制（東亞升XH-1435誠億白）。
保溫材料:白色硅酸鋁保溫，保溫層厚度80-100mm。
門密封條:?20mm耐高硅膠雙密封條密封處理，美觀無污染。
溫度范圍:最高溫度:常溫～MAX200℃可調，常用溫度:60-100℃，空載恒溫30分鐘60-100℃±10℃（不含進出料段）。
溫控系統:觸摸屏（2個）+PLC操作系統，溫度模塊器配合SCR控制加熱, 具備PID自整定參數平衡調溫校正功能，輸入模式為 K型熱電偶,控溫精準，預留輸出/輸入IO點各2個。
加熱功率:玻璃紅外線隧道爐采用紅外線電熱板加熱，升溫狀態約:18KW，上下兩層加熱。
升溫速率:空爐常溫～100℃約需時間15分鐘。
設備節拍:4S/片
輸送網帶:特弗龍網格帶4*4MM+硅膠防跑含導條。
輸送動力:雷賽步進電機速度可調。
搬運機構:X/Y軸皮帶模組+雷賽步進電機4套，Z軸氣缸+吸盤2套，下料檢測光電6套。
安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。
防護標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件:主電源采用AC 220V/380V/ 50Hz 三相五線制，環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
售后服務:設備自送貨之日起質保期為壹年，質保期內發生非人為質量問題免費維修。
培訓服務:免費提供日常維護、技術咨詢、故障處理等培訓內容,不定期對設備使用狀況進行質量跟。
驗收標淮:本機臺不含供電電源線、排風管道，以雙方簽定的技術協議書為標淮，驗收時間為5-7天。
隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起40個工作日出貨，安裝調試時間為貨到工廠5天。
東莞新鏵烘烤設備廠家生產:玻璃紅外線隧道爐,紅外線隧道爐,玻璃IR烘烤爐,IR隧道爐,玻璃水份隧道爐,IR烘干隧道爐,隧道爐,熱風隧道爐,精密熱風隧道爐,紅外線隧道爐,無塵潔凈隧道爐,點膠固化隧道爐,滾涂烘干隧道爐,浸漆固化隧道爐,灌膠隧道烘烤爐,高溫隧道爐等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較?。?/p> 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
