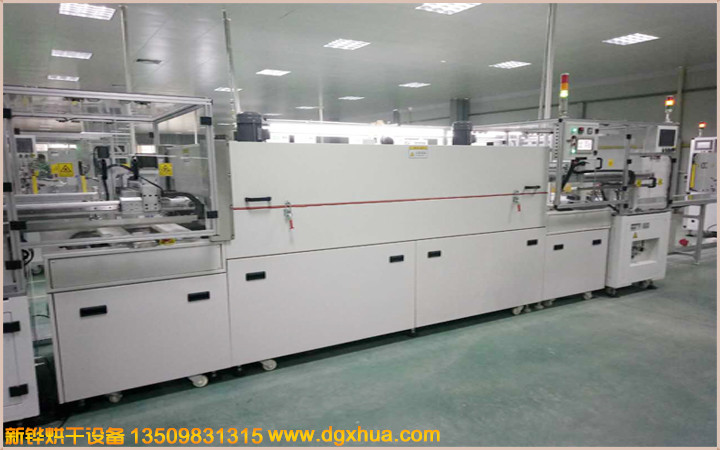

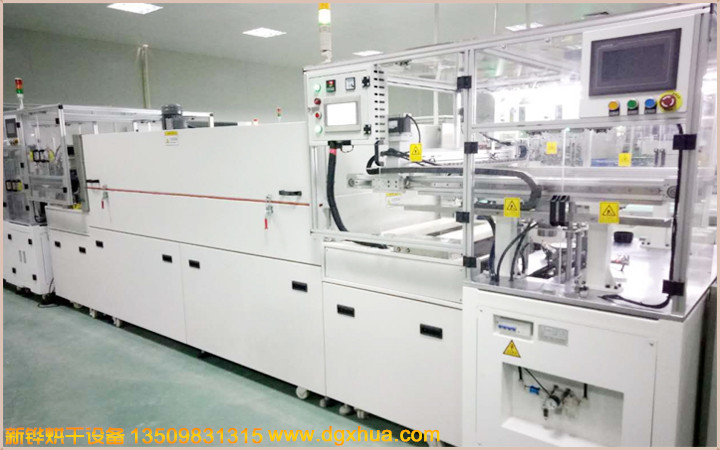

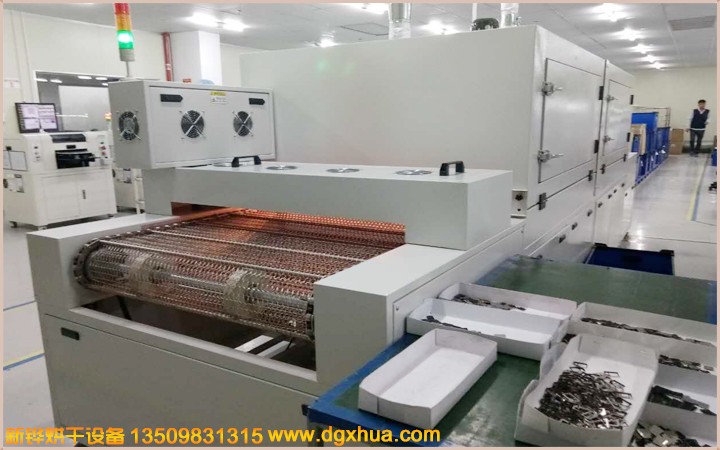

1.名稱：點膠烘干隧道爐
以下參數配置供參考
2.電 源：AC380V 3Φ 50HZ 20KW
3.機臺尺寸：外尺寸: W800㎜×L5000㎜×H1200㎜
入料段長:500㎜；加熱段長:3500㎜（分2段溫控，每段：1750mm/1個送風馬達）；冷卻段500mm（分為2組6寸可調角度風扇組）；收料段:500mm。
輸送鏈板寬:530㎜，輸送鏈板面距地高750+ 50㎜,進/出料口高度150MM可調。
4.溫控系統
溫度范圍：室溫-XAX220℃;常用80℃；常溫升至80℃需12分鐘。
控制方式：采用(三菱)溫度模塊配合(樺特)SCR控制溫度，控溫精準，溫度偏差小；操作介面采用(威倫)7寸彩屏配合(三菱)PLC設定及操作。
5.機臺動作：超溫停止加熱并警報(聲光警報)。
6.結構設計
內箱材質：采用SUS201＃T1.2mm不銹鋼板，四周氬焊密封加工（防污染）. 外箱材質：采用SS41＃T1.5mm鋼板經防銹后靜電高溫粉體涂裝，皺紋白.
保溫材質：采用耐高溫硅酸鋁棉+空氣隔熱保溫，保溫厚度100㎜，
采用耐高溫硅膠迫緊，美觀無污染。
機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養;
7.送風系統
馬達由頂部循環送風，熱風從上至下吹向產品，噴流式設計， 循環
送風，均勻性佳。
采用長軸型烤箱專用馬達2組（永元）及強力型多翼式風輪。
8．加 熱 器：
臺灣（臺展）中波紅外線電熱管，省電，使用壽命2年。
加熱功率:8KW/每段。

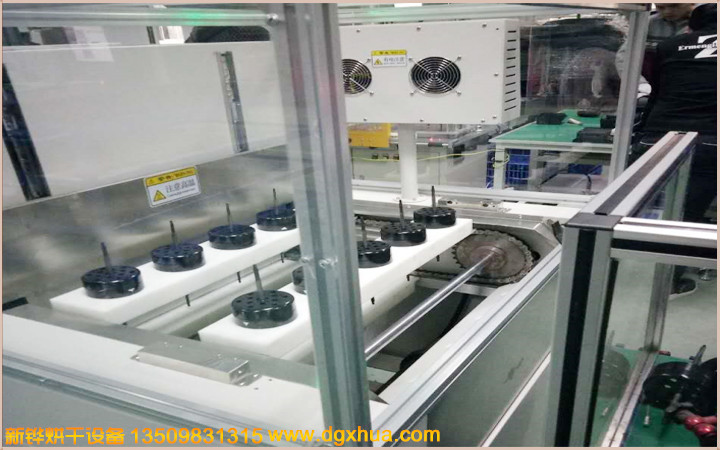

9．輸送系統：傳動馬達＋減速機+鏈輪＋鏈條+不銹鋼沖孔鏈板（圖見最下方），輸送方式（控制箱放出料段）由左至右，連續式輸送，速度0~0.3M/min，（常用0-0.1M/MIN），觸摸屏設定輸送頻率以及顯示輸送速度。
點膠烘干隧道爐非標定制請來電咨詢
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
