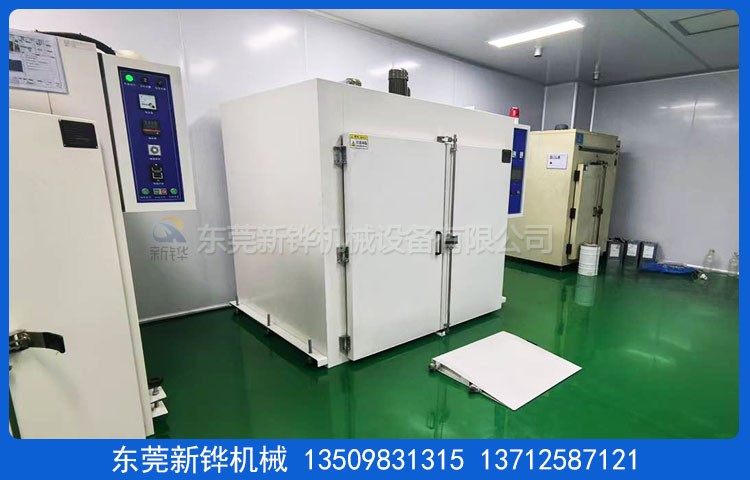

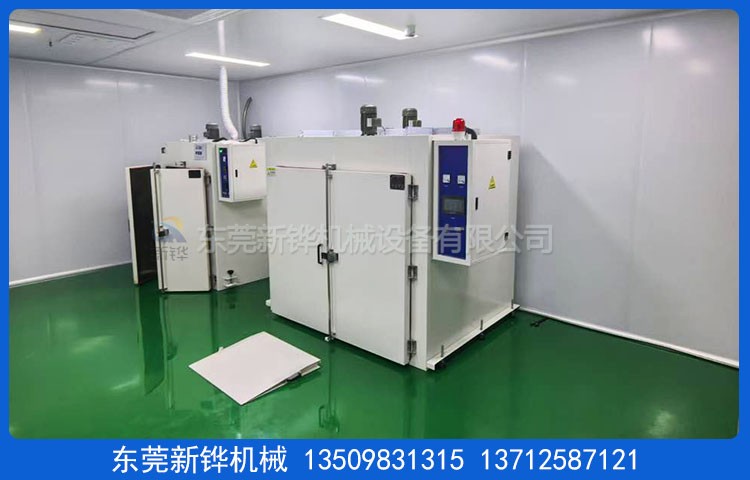

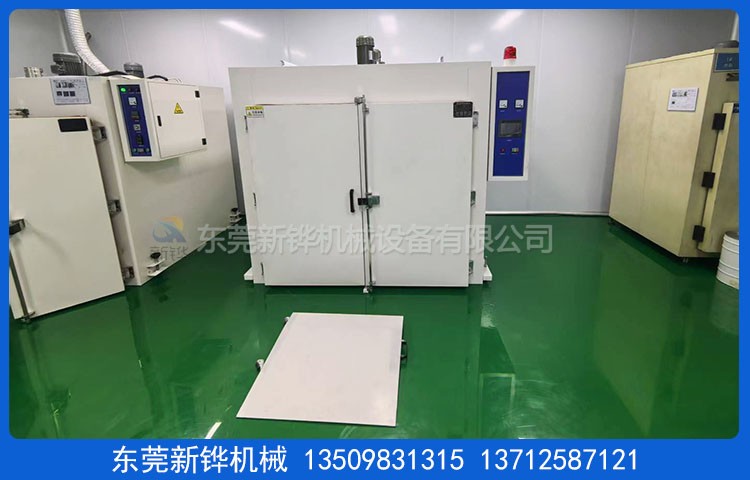

設備名稱:打印機膠輥烤箱
設備型號:XHMO-14T
設備電源:AC380V 3∮ 50HZ 36KVA
內箱尺寸:寬1700×深1500×高1500㎜
外形尺寸:寬2380×深1750×高2380㎜（參考尺寸）
機臺結構:開門方式:雙開門、2套防爆門扣，右側上方電箱。
機臺定位:4個萬向腳輪，6個固定腳杯，側輪斜坡板。
內箱底板:烘烤臺車進出內箱板下面槽鋼加強承重（臺車客戶自備），配斜坡上料裝置（厚度3.0mm）。
內箱材質:T1.0mm鏡面不銹鋼板全密封氬弧焊。
外箱材質:T1.4mm SS41#冷軋鋼板折彎加工製作。
機臺顏色:打印機膠輥烤箱經防銹處理后靜電高溫粉體塗裝，整機為鄒紋灰白色。
保溫材料:箱體保溫層100mm巖棉，門保溫層90mm硅酸鋁棉。
門密封條:?16mm硅膠密封條卡于內外箱門框之間密封，美觀無污染。
防護標簽:設備高溫部分加貼高溫警示標識。
溫度範圍:室溫~MAX200℃，常用溫度150℃。
溫度控制:六路溫度模塊，數字設定，LED顯示，PID自動演算，配合SSR輸出控制，輸入K型熱電偶檢測溫度。
溫度探頭:左側上、中、下3個，右側上、中、下3個
溫度均勻度:空爐恒溫15min溫差±2℃（空載 9點測試，滿載±5℃）
操作方式:威倫通觸摸屏+PLC可編程控制器，人機界面:溫度、時間、加熱、自動關機等參數設定。
操作流程:
1、產品放入烤箱
2、工單錄入/員工工號錄入→烘烤溫度/時間設置及確認→啟動設備→烘烤完成，彈出溫度/時間曲線確認界面→再次核對工單號→烘烤溫度/時間數據記錄保存（自動）。
3、文件保存名稱:以工單號為文件名稱，方便后續記錄翻查；
4、文件可被U盤、移動硬盤及電腦轉存；
5、烤箱自帶內存至少保存三個月以上的數據記錄；
運風方式:經過風輪分散后左右兩側循環運風設計，均勻性佳。
運風電機:長軸型烤箱專用馬達，2 組配 12 寸多翼式風輪。
進風方式:￠90mm調節風盤配初效過濾器。
排風方式:￠90mm可調節排風閥門。
加熱元件:打印機膠輥烤箱采用SUS201#不銹鋼電熱管，功率:36KW。
升溫速率:空爐常溫～150℃約需時間20分鐘。
安全保護:漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載等保護并警報裝置…合乎國際安全標準。
安全標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件:主電源采用AC 220V/380V/50Hz 三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》；GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程式編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。
驗收標淮:設備調試完成3天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起 30 個工作日內完成；安裝調試時間為貨到工廠之日 1 個工作日內完成。
東莞新鏵隧道烤箱設備廠家生產:打印機膠輥烤箱,膠輥固化烤箱,工業烤箱,恒溫膠輥烤箱,電熱烤箱,熱風循環烤箱,工業烤箱,隧道烤箱,老化烤箱,熱風隧道爐,高溫烤箱,真空干燥箱,電熱烘干烤箱,工業熱風烤箱,恒溫烤箱,高低溫試驗箱,電流監測老化房,高溫老化房等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較?。?/p> 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
