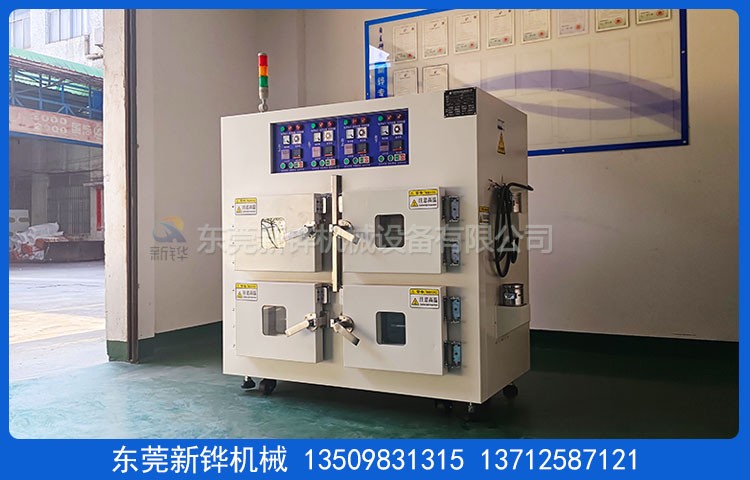

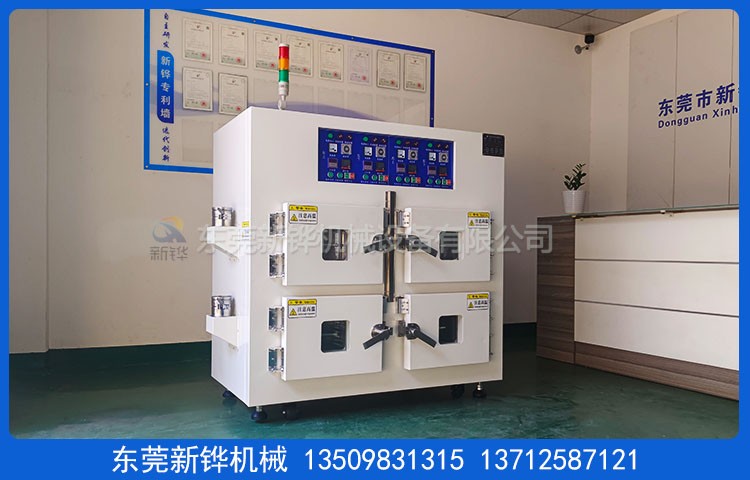

產品名稱:獨立控溫烤箱
設備型號:XHMOR-1F-4R
設備電源:三相AV380V 50HZ

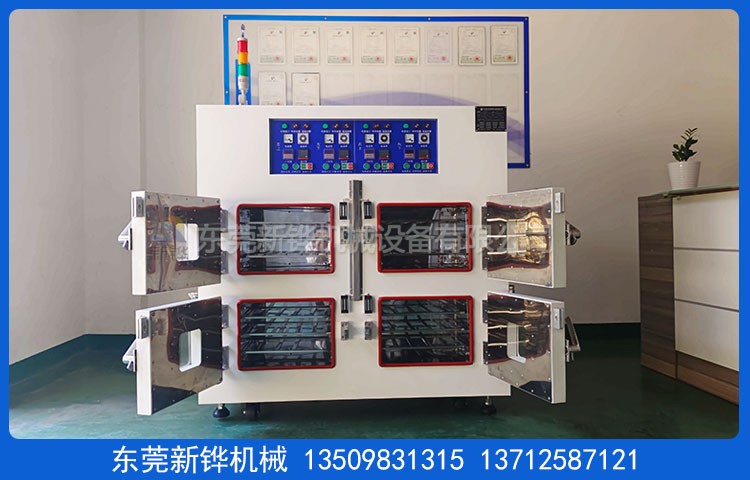

機臺尺寸:內箱寬420×深310×高 300㎜*4箱，每箱分三層（每箱獨立開門獨立控溫）；
機臺材質:內箱T1.2mm厚SUS430#不銹鋼板加工、全密封氬弧焊、保證爐內清潔，外箱T1.5mm 厚SS41#冷軋鋼板折彎加工制作；
保溫結構:保溫棉采用優質白色硅酸鋁棉，保溫層厚度80-100mm；
控溫范圍:室溫-180℃，常用溫度130℃；
溫度均勻度:空爐130℃恒溫30min后溫差±3℃%；
加熱器:高溫不銹鋼電熱器；
設備總功率:13KW，單箱功率:3KW；
安全保護:漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載等保護并警報裝置…合乎國際安全標準；
安全標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54；安全警示標識要用中文標識；
1. 設備帶有三色指示燈，待機時只亮黃燈，運行時只亮綠燈，報警時只亮紅燈；
2. 設備銘牌上要標注有設備名稱、設備型號、出廠編號、電源電壓、設備總功率等信息；
3. 設備要符合環保要求，試機料在廠商處要單獨存放，不可與其它公司的材料混放；
獨立控溫烤箱驗收條件:從常溫升溫至130℃溫度穩定所需的時間不超過30分鐘；
1. 130℃恒溫30分鐘溫度均勻性偏差±3%℃；
2. 三禮電子廠房電梯內部空間尺寸為:長1800mm寬1400mm高2000mm，機臺設計/制作時應考慮能夠進入電梯，便于搬運；
3. 設備制作期間,需方可指派工程師等人至供方生產現場調機及教育訓練,以利縮短培訓期；
4. 供方出貨前，須請需方至設備現場驗機，并將需方提出的驗機問題在出機前處理完畢；
5. 上述驗機要求以連續4小時以上烘烤產品進行檢驗后進行判定,驗機材料由三禮電子提供；
6. 設備進廠后如不能滿足技術要求/標準，再另行處置；
獨立控溫烤箱設備技術資料及隨機附件要求:
1. 提供設備易損件清單；
2. 提供設備易損件機械圖紙；
3. 提供設備易損件標準件型號；
4. 提供設備電氣控制圖紙；
5. 提供設備說明書；
獨立控溫烤箱附則:
1. 本技術合同于雙方法定代表人簽署并加蓋公司章后實時生效；
2. 本技術合同書壹式兩份，每份皆為正本，雙方各執壹份為憑。
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較?。?/p> 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
