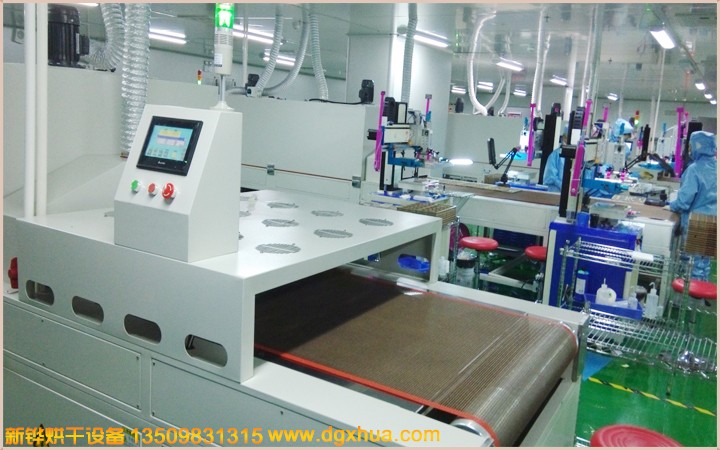

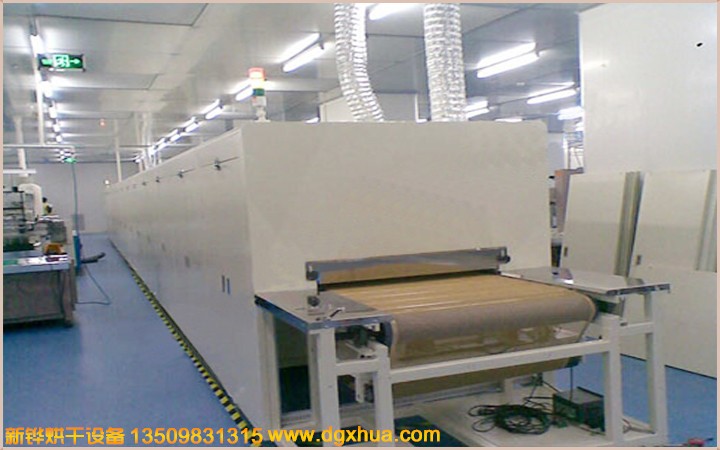

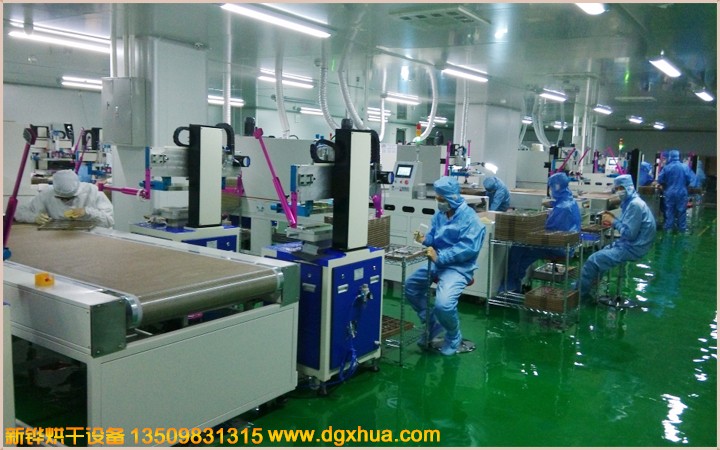

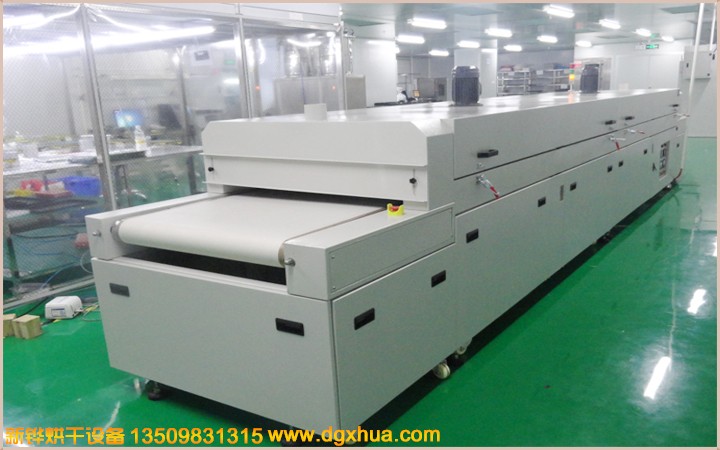

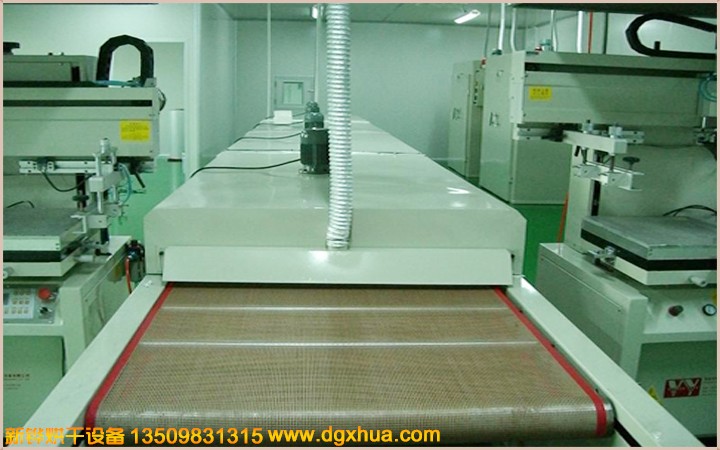

觸摸屏無塵隧道爐
觸摸屏無塵隧道爐應用行業：
觸摸屏無塵隧道爐的無塵等級可分為百級無塵、千級無塵、萬級無塵，它的應用領域比較廣泛，例如：在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封裝、CMOS、SMT、電腦鍵盤、薄膜開關、硅膠按鍵、光學鏡片、光伏玻璃、線圈、化工、運動鞋、商標印刷、紙張印刷、汽車配件、食品加工、電子裝配、化工制藥等需要干燥、加溫工序來快速提高產能。
觸摸屏無塵隧道爐加熱原理：
無塵隧道爐是隧道爐的一個種類，又稱無塵烘干爐。加熱原理是風機把空氣經過高效過濾器循環后通過遠紅外線對爐內產品進行加溫，內部采用不銹鋼制作，使得紅外線的光線能夠照到爐內的每個角落，然后進行均勻的升溫，通過熱的傳導、對流、輻射完成對產品烘干的隧道式烘干設備.
觸摸屏無塵隧道爐廠家主營產品：
無塵隧道爐、絲印隧道爐、手機蓋板無塵隧道爐、觸摸屏無塵隧道爐、薄膜印刷無塵隧道爐、紅外線隧道爐、太陽能模組隧道爐、紙張印刷隧道爐、硅膠絲印隧道爐、無塵烤箱、無氧化烤箱、線路板烤箱、LED光電烤箱、鋰電池真空烤箱、氮?dú)饪鞠洹⒏邷乜鞠?、絲印烤箱、UV固化機、紫外線光固機、低溫型UV固化機、下吸風UV固化機、瓶類三面照射UV機、桌上型UV固化機、自動組裝流水線等相關設備。
觸摸屏無塵隧道爐主要參數說明：
一、機臺名稱：觸摸屏無塵隧道爐 型號：XHSOL-900-2IR
二、電 源：AC380V 3Φ 50HZ 24KW
三、機臺尺寸：外尺寸: W1480㎜×L3600㎜×H 1500㎜
加熱段長:2000㎜,入料段長:500㎜；(含排風罩）（分2段溫控，每段：1000mm/2個送風馬達/雙面送風），冷卻段+收料段長:1000mm，排風罩200㎜，間隔100㎜，實際冷卻段700mm分為,多組6寸可調角度風扇組）；輸送網寬900㎜，輸送網面距地高920㎜+ 50 ㎜出/進高度40MM可調。
四、溫控系統
1.溫度范圍：室溫~200℃;常用180℃
2.溫度控制器：（巨諾）溫度控制器（置于出料端），數字設定，LED顯示，PID自動演算，配合SSR輸出控制。
3.溫控器精度：±0.5％F.S.
五、結構設計
1.內外材質：內箱采用SUS430＃不銹鋼板，四周氬焊密封加工（防污染），潔潔 等級Class#1000（外部環境潔凈等級爲Class#1000）；外箱采用SS41＃鋼板經防銹后靜電高溫粉體涂裝，皺紋白，底座四周鈑金封板（可拆卸）。
2.保溫材質：采用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。采用耐高溫硅膠迫緊，美觀無污染。
3.機臺結構：加熱段用電動推桿掀開式設計，下座封板，方便檢修及清潔保養。
六、送風系統
1.馬達由底部吸回風，熱風經SUS管后從上至下經高效過濾器（USA品牌AIRJUARD，阿伽）后吹向產品。噴流式設計，循環送風，均勻性佳。
2.采用長軸型烤箱專用馬達2組（臺合馬達）及強力型多翼式不銹鋼風輪。
七、加 熱 器：SUS不銹鋼加熱管。
八、輸送系統：采用傳動馬達＋減速機+鏈輪＋鏈條+特氟龍輸送網（東菱馬達）（棕色4*4），輸送方式（正對輸送面板，控制箱放出料段）由左至右，連續式輸送，速度0.1~2M/min，（常用0-1M/MIN）速度采用VR調整，附數字式LED速度表顯示。
九、安全系統
1.超溫防止警報裝置。
2.馬達、電熱過電流保護。
3.控制回路短路及過載保護。
4.漏電斷路器。
5.前后段加裝異常緊急開關。
6.三色指示燈（紅色故障指示、黃色待機指示、綠色運轉指示）。
7.電源逆向防止器等…合乎國際安全標準。
十、其它配置
1.入料段配合客戶放料，出料段手動收料。
2.搬運輪與水平調整固定螺絲腳M20×L150㎜
3.保固期限爲一年。保固期內，因機臺質量問題而造成零件之損壞，敝司將免費更換（消耗零件及損壞原因在買方時不在此限）
東莞市新鏵機械設備有限公司
http://www.dgxhua.com
聯系人：蘭生 13509831315
電話：0769-8298 3077
傳真：0769-8298 5549
地址：東莞市萬江區滘聯創富工業園
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
