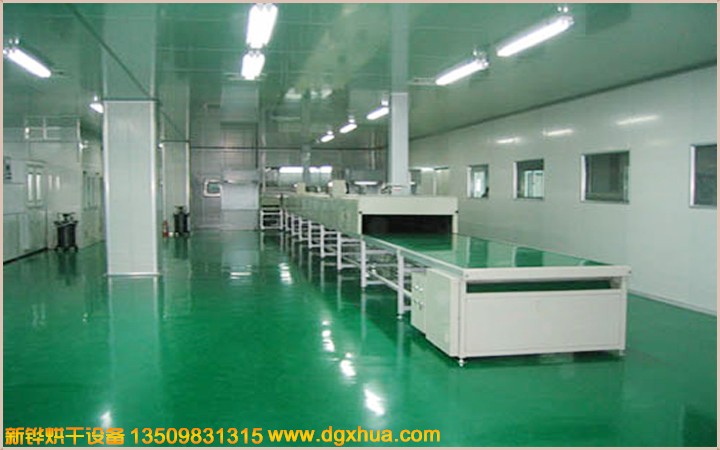

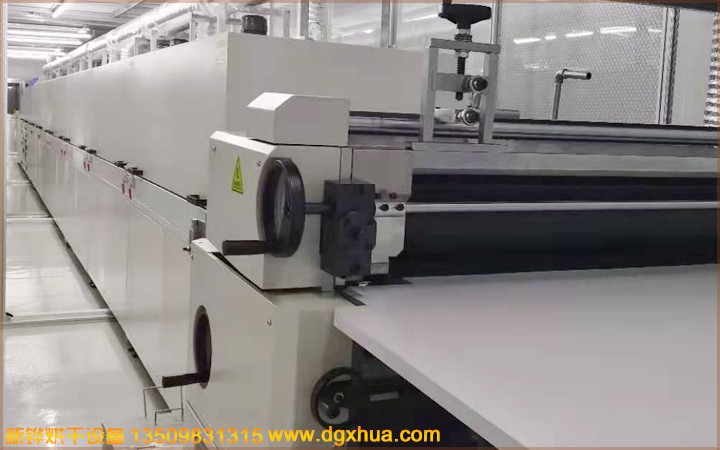

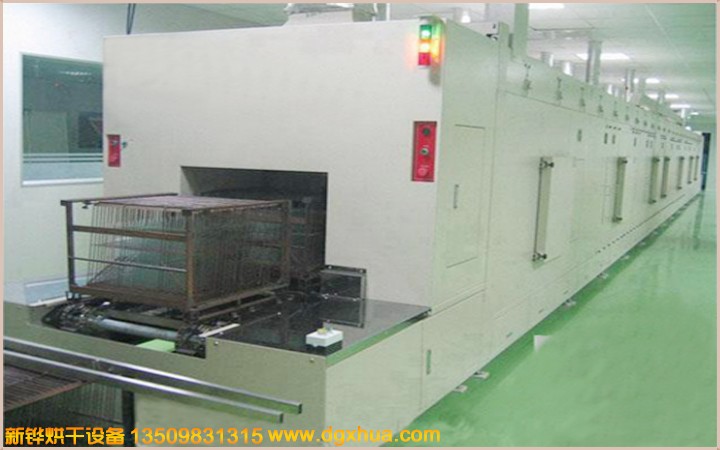

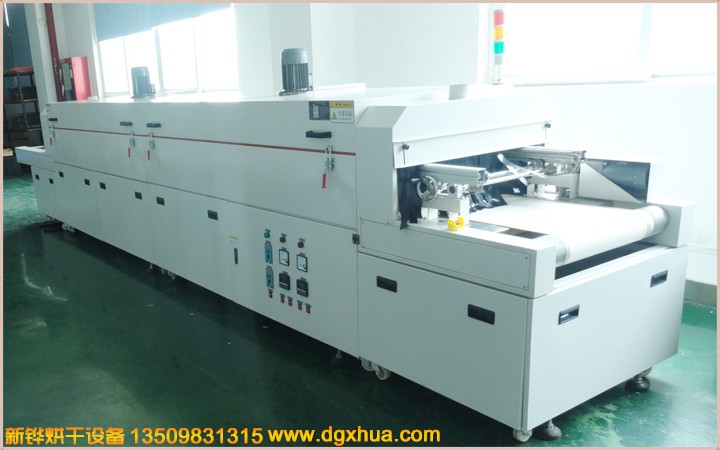

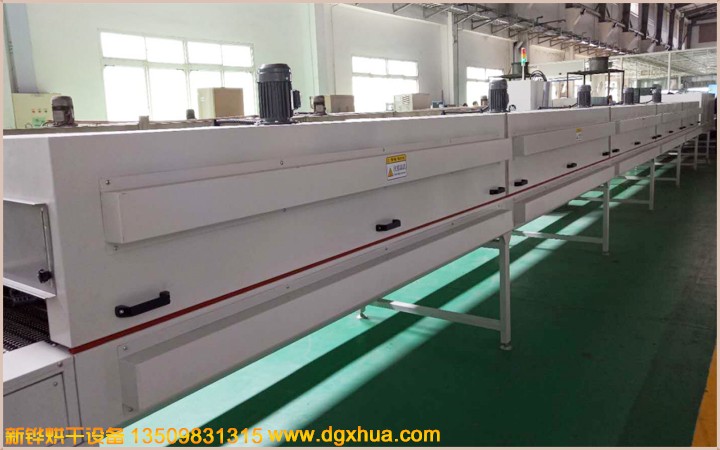

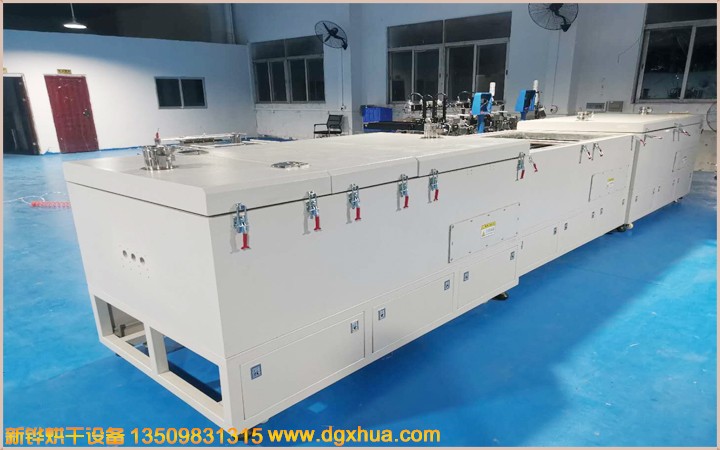

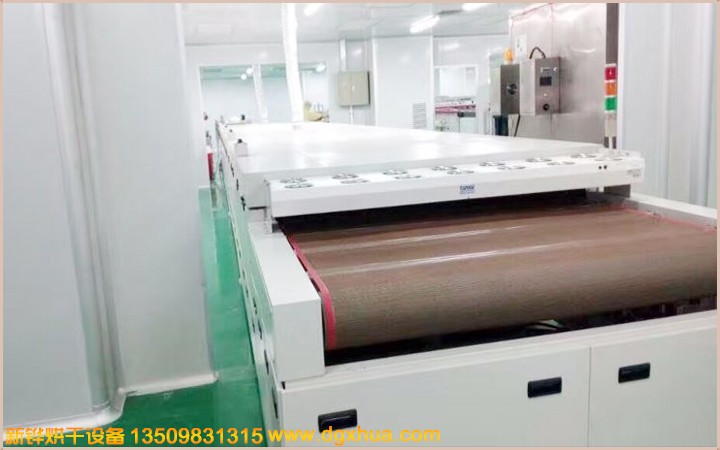

| 設備名稱：高溫隧道爐 |
| 設備型號：XHSOH-21-02-5R |
| 機臺電源: AC380V 3φ 50HZ 90KVA |
| 燒結尺寸：長7000 × 寬250 × 高100mm |
| 輸送尺寸：長21000 × 寬950 × 高1500mm（以實物為準） |
| 機臺結構：入料口高度：80mm，進料段：1500mm（排熱罩280mm），恒溫段：7000mm（5段），冷卻段：10000mm（5段）出料段：2500mm。 |
| 安裝定位：底部安裝承重3寸腳輪、M18腳杯高度可調+50mm。 |
| 馬弗罐體：T10mm厚SUS310S高溫不銹鋼板折壓成型、經特殊方法焊接制作而成，頂部為拱形結構。 |
| 檢修方式：爐蓋電動推桿掀開+手動撐桿保護檢修方式設計。 |
| 內箱材質：SUS316S#不銹鋼。 |
| 外箱材質：T4.0mm 厚冷板折彎加工焊接制作。 |
| 機架材質: 10#槽鋼焊接制作焊接成型，保護罩殼用1.5mm冷板。 |
| 機臺顏色：經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色。 |
| 保溫結構：高溫莫來石磚砌筑，頂部穿孔磚為重質高鋁磚，爐底采用輕質保溫磚和莫來石磚砌爐；爐襯與爐體之間填充優質高溫陶瓷纖維保溫材料，保溫層厚度250mm |
| 密封條：采用?20mm耐高溫雙硅膠密封條密封處理，美觀無污染。 |
| 溫度范圍：常用溫度：900℃,最高溫度:常溫～MAX1000℃可調。 |
| 加熱元件：采用0Cr27Al7M02高溫電阻絲加熱，均勻分布在爐膛上下部位，水平安裝，5區加熱控制。 |
| 溫控系統：PLC+觸摸屏+溫度模塊+SSR控制, 控溫精度：±1.5℃，具備PID自整定參數平衡調溫校正功能，輸入模式為 K型熱電偶。 |
| 溫度均勻度：空爐150℃恒溫15min后溫差±3-5℃ 。 |
| 運風方式：經過風道分散后水平循環運風設計，均勻性佳。 |
| 輸送動力：采用AC馬達、減速機、鏈輪、鏈條傳動帶動網帶運行，驅動輥無縫鋼管外包高溫耐磨膠。 |
| 高效過濾器：采用二級過濾，進風口加裝初效過濾器，爐內加裝耐高溫有隔板高效過濾器，雙面防護網為不銹鋼方格網SUS304；風量：2000 m3/h； |
| 加熱方式：不銹鋼電熱管+熱風循環。 |
| 加熱功率：升溫狀態：90KW, 恒溫狀態：45KW。 |
| 升溫速率：約6℃/min,空爐常溫～900℃約需時間150分鐘。 |
| 冷卻方式: 雙層水套式結構，內外層均采用6mm厚Q235鋼板折壓成型焊接制作，工作中水套夾層通入冷卻循環水，依靠水流帶走熱量，對產品實行空冷降溫；外部配有40噸冷卻水塔循環降溫，冷卻水壓力≥2KG/cm2。 |
| 輸送網帶：寬220mmSUS310S材質編織成人字網帶,可承受高溫和冷卻熱脹冷縮。 |
| 氣氛保護：通入氮氣保護，配置球閥、電磁閥、流量計等元器件，保護氣消耗量：≤6Nm3/h（客戶自備）。 |
| 輸送速度：減速電機配合變頻器調速1-3m/min任意調節。 |
| 輸送高度：輸送帶表面距離地面850+50mm可調。 |
| 安全保護：漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及超載、三色信號指示燈（紅色故障，黃色待機，綠色運行）等保護并警報裝置…合乎國際安全標準。 |
| 防護標簽：所有帶電外露部位加裝絕緣保護罩，危險處貼有高溫，防觸電警示標識，電柜防護等級IP54。 |
| 機臺電源：主電源采用AC 220V/380V/ 50Hz 三相五線制。 |
| 使用條件：環境相對濕度40%-50%,溫度為20-30攝氏度。 |
| 注意事項：烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。 |
| 執行標準：爐溫均勻度按GB9452-1988或JB/T6049-1992，電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行。 |
| 參考標準：JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》，GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》。 |
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
