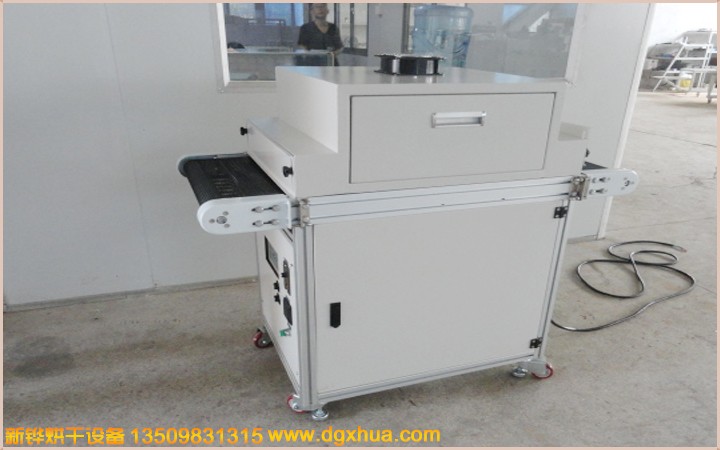

一、機臺名稱：LED-UV固化機 型號：XHUV-401-LED
二、電 源：AC220V 50HZ 1.5KW
三、機臺尺寸：外尺寸: L1200×W580×H1345㎜
內尺寸: L1200×W500×H100㎜
入料區長:350㎜(含100mm遮光罩）；光固區長:500㎜；出料區長：350mm（含100mm遮光罩）；
輸送網寬500㎜，輸送網面距地高850㎜+ 50 ㎜，進/出高度100MM可調；
四、結構設計
4.01外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，皺紋白;
4.02機臺結構：光固區兩側采用可折裝活動門設計，方便檢修及清潔保養;
4.03 UV燈頭照射高度手輪調節，左右距離室內手動調節；
4.04進出料口高度可手動調節；
五、排風系統
5.01馬達由頂部排風，冷風從左至右進風，噴流式設計，散熱效果好；
5.02採用1組升捷強力型離心風機配合多翼式鍍鋅風輪；
六、UV光源：韓國LG波長為：365mm ，有效照射面 L400*W50MM=1套，輻射強度：60-80mW/cm2 ，照射高度：10-50mm可調整（30mm 最佳），照射頭尺寸：L430*W80*H53MM ，光源功率：1100mW ；
七、冷卻系統：底部安裝800W強制水冷箱，水冷箱尺寸:L570*W280*H420MM
八、輸送系統
8.01輸送方式：萬鑫調速馬達+鏈輪+棕色4*4特氟龍輸送網，輸送方式由右至左，連續式輸送，機頭機尾加裝防偏裝置；
8.02輸送速度：1~5M/min，（常用0-3M/MIN）萬鑫電子調速器，附數字式LED速度表顯示；
九、安全系統
9.01數顯溫控器顯示光固區溫度并超溫警報裝置;
9.02馬達、電熱過電流保護;
9.03控制回路短路及過載保護;
9.04正泰漏電斷路器、電源相序保護器等…合乎國際安全標準;
十、其它配置
10.01搬運腳輪與水準調整固定螺絲腳M18×L150㎜;
10.02主體保固期限爲一年，燈珠保固10000H。因機臺品質問題而造成零件之損壞將免費更換（消耗零件及損壞原因在買方時不在此限）。
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較?。?/p> 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
