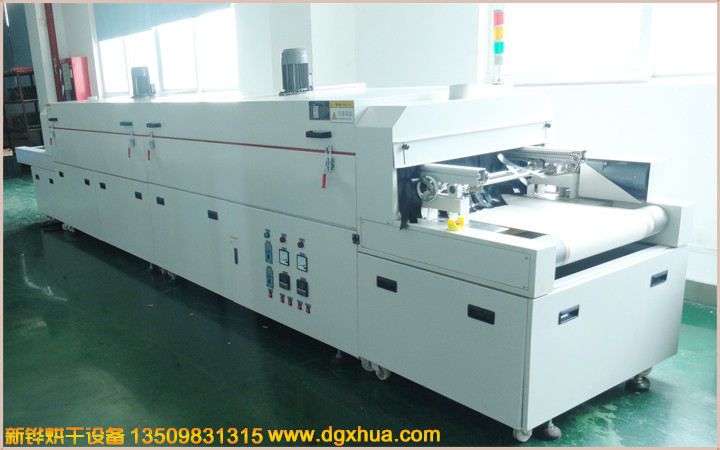

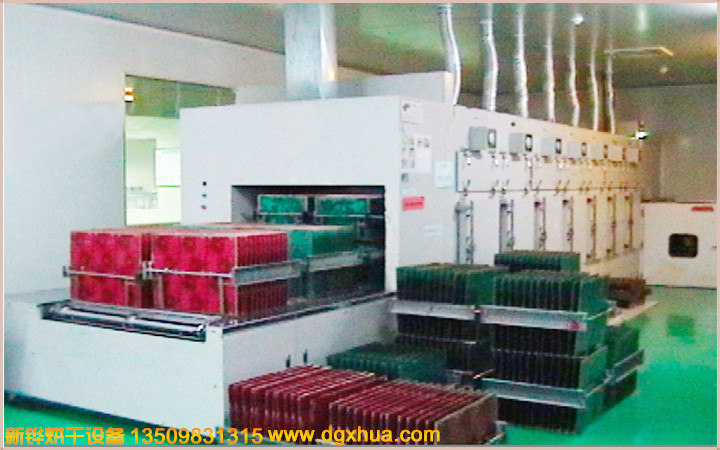

線路板隧道爐
外尺寸: L5600×W750×H 1350㎜
入料段長:800㎜(含排風罩200mm)；烘干段長:4000㎜（1段溫區1個循環運
風馬達）；出料段長:800mm(含排風罩200mm)；進/出高度:200-500MM，可調高度
上層插件線調整座寬:350㎜，插件線輸送面距地高:950㎜+ 50 ㎜；
下層輸送網帶寬:500㎜， 鐵弗龍網帶輸送面距地高:750㎜+ 50 ㎜；
溫控系統：
溫度范圍：室溫~MAX150℃，常用100℃，常溫升至100℃大約10分鐘；
溫度控制器：日本（RKC）智能溫度控制，數字設定，LED顯示，PID自動演算，配合日本(神港）SSR輸出控制加熱，臺灣（華菱）K型熱電偶檢測溫度;
溫度均勻度：空爐100℃恒溫15min后溫差±2%℃（進料段除外）；
結構設計
內箱材質：采用SUS304＃T1.0mm不銹鋼板，四周氬焊密封加工（防污染）；外箱材質：采用SS41＃T1.5mm鋼板經防銹后靜電高溫粉體涂裝，
機架采用40*40*1.5方通制作經防銹后靜電高溫粉體涂裝，皺紋白
保溫材質：采用120K高級保溫棉，保溫厚度50㎜加空氣隔熱保溫,采用耐高溫硅膠迫緊，美觀無污染;
機臺結構：機臺底座四周采用SS41＃T1.2mm鈑金封板（可拆卸)；進出料口加裝高度調節板，防止熱量流失；
線路板隧道爐規格可非標定制
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
